２段擁壁と排水不良の危険性

　今回の調査は、「ブロックに土圧がかかり大丈夫か？」「擁壁にひび割れが入っている」「将来的に崩れないか不安」という相談を受けて実施したものです。

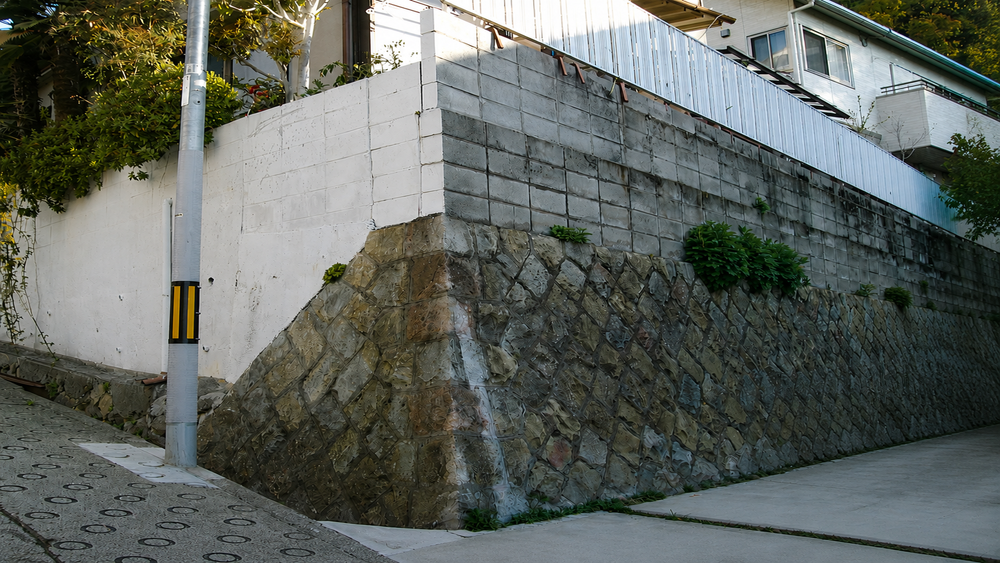

　現地を確認したところ、敷地は高低差の大きい造成地となっており、擁壁の上には木造住宅が建築されていました。特に問題となっていたのは、既存石積み擁壁の上にさらにブロック積擁壁を積み増しした「２段擁壁」となっていた点です。

　擁壁にはブロックのはらみ、目地の亀裂や水平ひび割れが確認され、排水機能の低下も疑われる状態でした。このような２段擁壁は、現在では原則として危険性が高い構造とされており、行政上も厳しく扱われるケースが多くあります。

調査結果と現地状況

　現地では、北西角の鉄筋コンクリート造に大きな亀裂が確認されました。特に擁壁頂部から脚元まで連続する亀裂が存在し、一部ではコンクリート内部まで貫通している可能性がありました。

　また、石積み上のブロック塀はハラミがあり、目地切れを起こしていました。さらに、擁壁背面排水にも問題が見られました。本来、水抜き穴から排水された形跡が見られるべきですが、ほとんど排水痕が確認されず、擁壁背面に水が滞留している可能性が高い状態でした。

原因の考察

　今回の擁壁被害は、「二段擁壁」「排水不良」「水圧増加」が複合的に重なったケースと考えられます。

二段擁壁（増積み擁壁）の危険性

　本来、擁壁は一体構造として設計・施工される必要があります。しかし今回のケースでは、下部に既存擁壁があり、その上にさらにブロック擁壁を増積みしていました。

　基本的にブロック積には土圧をかけてはならないものであり、もし、ブロック擁壁とするならば、専用の擁壁ブロックを構造計算を行った上で設置します。

　このような構造では、上部擁壁の荷重や土圧が継ぎ目部分へ集中しやすくなります。その結果、「前方への押し出し」、「継ぎ目部分のズレ」、「水平ひび割れ」などが発生しやすくなります。特に地震時には非常に不安定となる可能性があります。

排水不良と水圧増加

　擁壁で最も重要なのは、「水を溜めないこと」です。しかし今回のケースでは、水抜き穴が機能していない可能性が高く、擁壁背面に滞水が発生していると考えられました。

　さらに、敷地内排水試験では、排水途中で漏水・浸透している可能性も確認されました。擁壁は土圧だけでなく、水圧にも抵抗しなければなりません。特に大雨時には、水圧が急激に増大し、擁壁へ非常に大きな力が作用します。

擁壁構造・施工上の問題

　現地調査では、一部で鉄筋反応が確認しにくい箇所も見られました。また、「増積み施工」「古い補修跡」「新しいひび割れ」「モルタル補修の再劣化」などから、以前から問題を抱えていた可能性があります。擁壁は、

• 鉄筋量
• コンクリート強度
• 排水処理
• 地盤条件

が適切でなければ安全性を確保できません。

放置した場合のリスク

　このような状態を放置すると、次のような危険性があります。

• 亀裂拡大
• 擁壁の変形
• 前方へのはらみ出し
• 崩壊
• 土砂流出
• 建物不同沈下
• 地震時ブロック塀の倒壊

　特に住宅が擁壁上に建築されている場合、「擁壁の問題＝建物の安全性問題」となります。

改善方法

　本来最も望ましいのは、擁壁全体のやり替えです。しかし実際には、

• 建物が載っている
• 工事規模が大きい
• 費用が非常に高額

となるため、現実的には困難なケースも少なくありません。そのため、状況に応じて、

• 炭素繊維・FRP補強
• アンカー補強
• RC補強壁増設
• 地山補強
• 排水改善
• 水抜き機能回復

などを組み合わせた補強計画が必要になります。詳しく説明しますと、

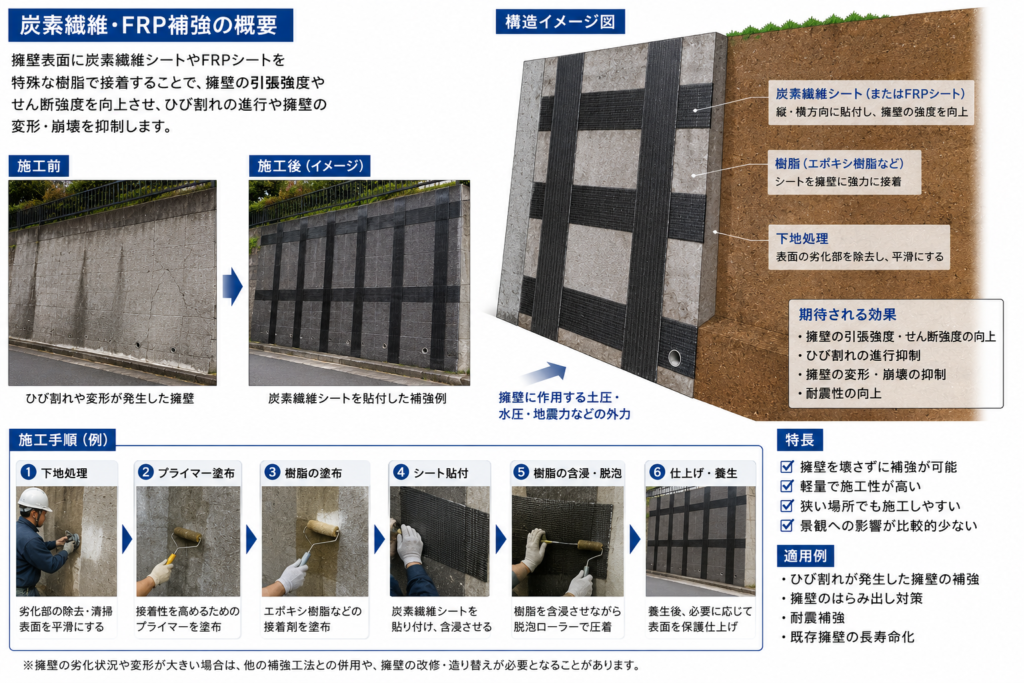

炭素繊維・FRP補強

　既存擁壁の表面に、炭素繊維シートやFRP（繊維強化プラスチック）を接着し、擁壁の引張強度やせん断強度を高める補強工法です。

　軽量で施工性が高く、狭い場所でも施工できるため、住宅地の擁壁補強で用いられることがあります。ただし、擁壁そのものの変形や地盤沈下が大きい場合は、単独では根本対策にならないことがあります。

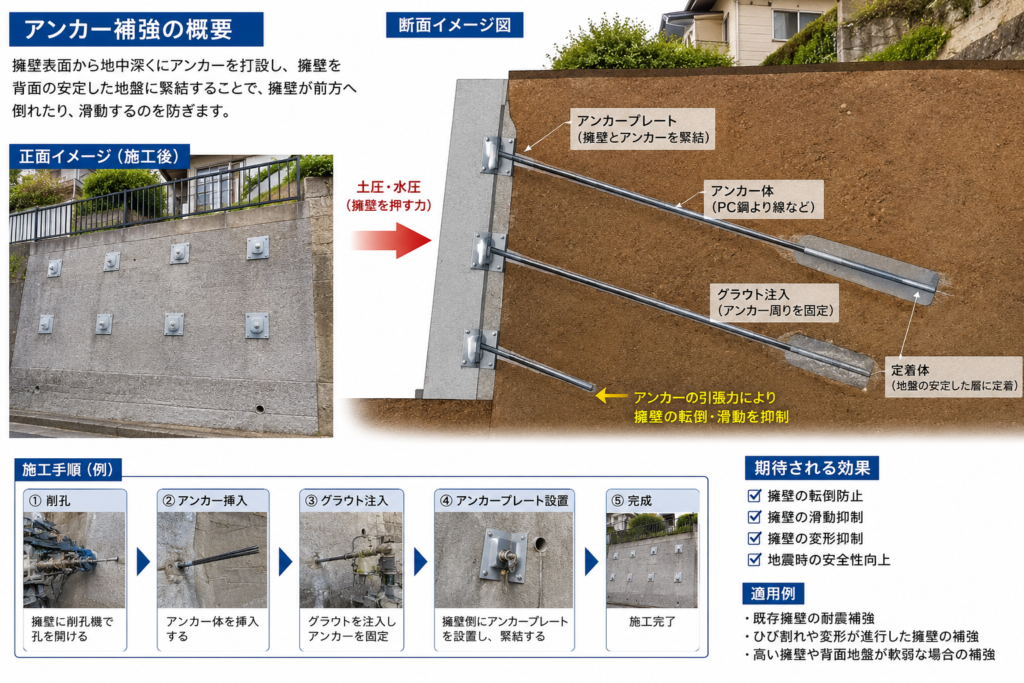

アンカー補強

　擁壁表面から地中深くまで鋼製アンカーや杭を打ち込み、背面地盤と擁壁を一体化させる補強工法です。擁壁が前方へ倒れようとする力を抑える効果があります。

　比較的大きな擁壁にも対応可能で、斜面安定対策として広く用いられています。ただし、施工には専門的な設計と地盤調査が必要になります。

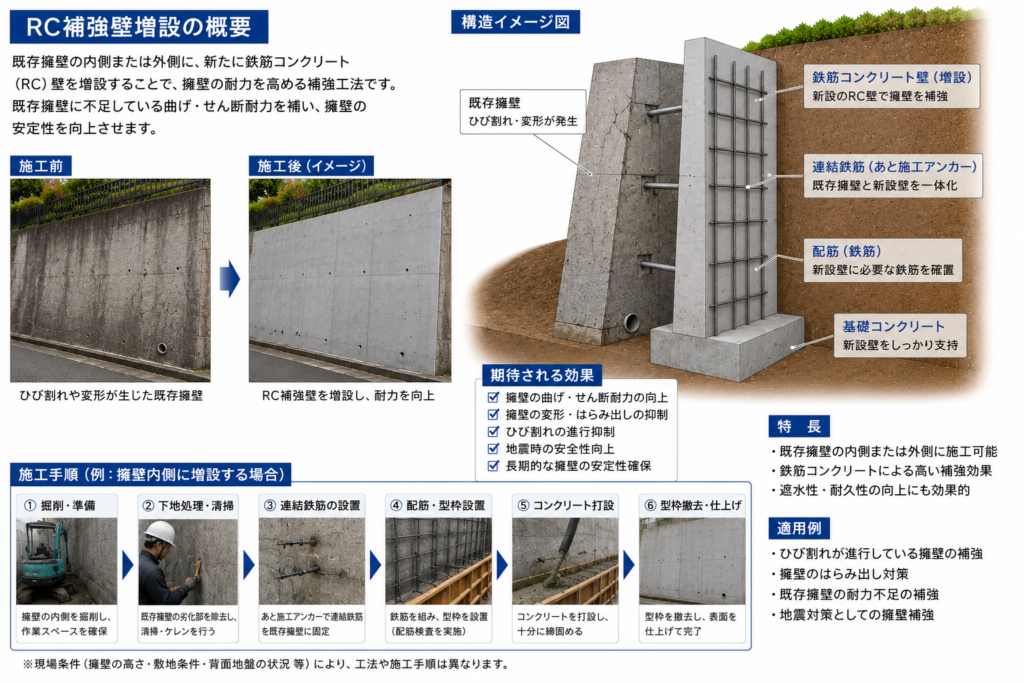

RC補強壁増設

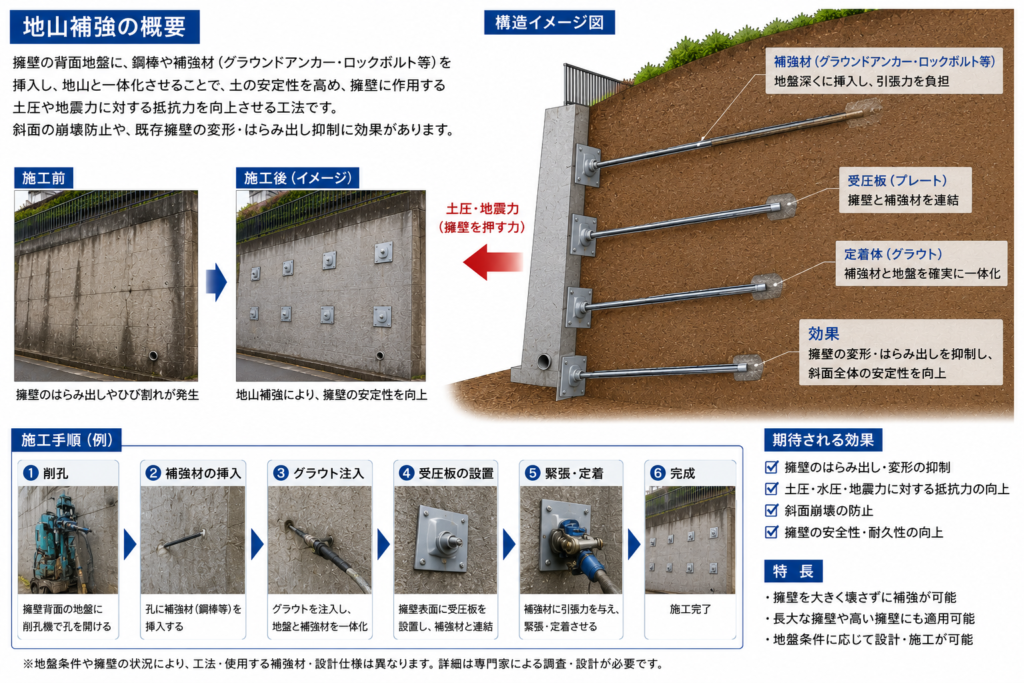

地山補強

　擁壁背面の地盤へ鋼棒や補強材を挿入し、地山そのものを安定化させる工法です。地盤と補強材を一体化することで、土圧による変形や崩壊を抑制します。

　斜面崩壊防止や古い擁壁補強でも使用されます。地盤条件によって補強効果が大きく変わるため、事前の地盤調査が重要になります。

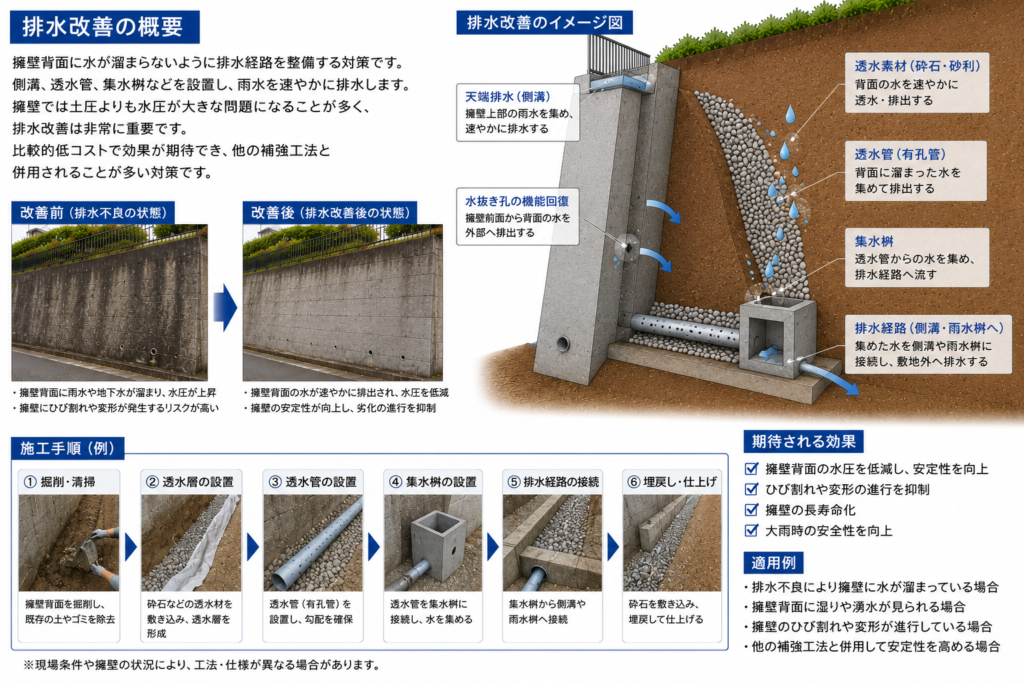

排水改善

　擁壁背面に水が溜まらないよう、排水経路を整備する対策です。側溝、透水管、集水桝などを設置し、雨水を速やかに排水します。擁壁では土圧よりも水圧が大きな問題になることが多く、排水改善は非常に重要です。比較的低コストで効果が期待でき、他の補強工法と併用されることが多い対策です。

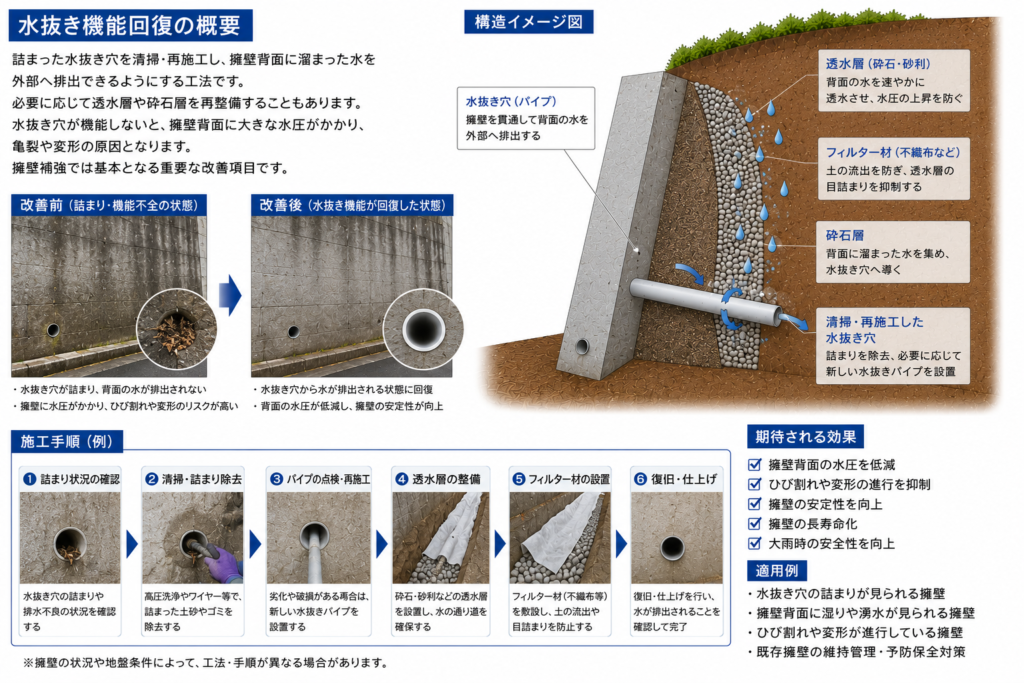

水抜き機能回復

　詰まった水抜き穴を清掃・再施工し、擁壁背面に溜まった水を外部へ排出できるようにする工法です。必要に応じて透水層や砕石層を再整備することもあります。水抜き穴が機能しないと、擁壁背面に大きな水圧がかかり、亀裂や変形の原因となります。擁壁補強では基本となる重要な改善項目です。

---

　また、「擁壁へ水を近づけない」対策も非常に重要です。敷地内排水整備や水勾配改善によって、水圧低減を図る必要があります。

擁壁で注意すべきチェックポイント

　擁壁では次のような症状に注意が必要です。

• 大きな亀裂
• 水平ひび割れ
• はらみ出し
• 水抜き穴から排水されていない
• 擁壁上の地盤沈下
• 土間コンクリートの空洞音
• 補修跡の再ひび割れ

　特に、擁壁を後から積み増しているというケースは注意が必要です。

まとめ

　今回の事例は、

• 二段擁壁（増積み擁壁）
• 排水不良
• 背面水圧

が重なったことで、擁壁に大きな負荷が発生していたケースです。擁壁は単なる「境界」ではなく、土を支える重要な構造物です。特に高低差の大きい造成地では、

• 排水
• 水圧
• 地盤
• 擁壁構造

を総合的に考える必要があります。大きな亀裂や水平ひび割れは、「危険信号」である可能性があります。早期に専門家による調査を行い、適切な対策を検討することが非常に重要です。
